Com començar amb el desenvolupament del microprogramari ESP32

· 4min · Juicecat
Table of Contents

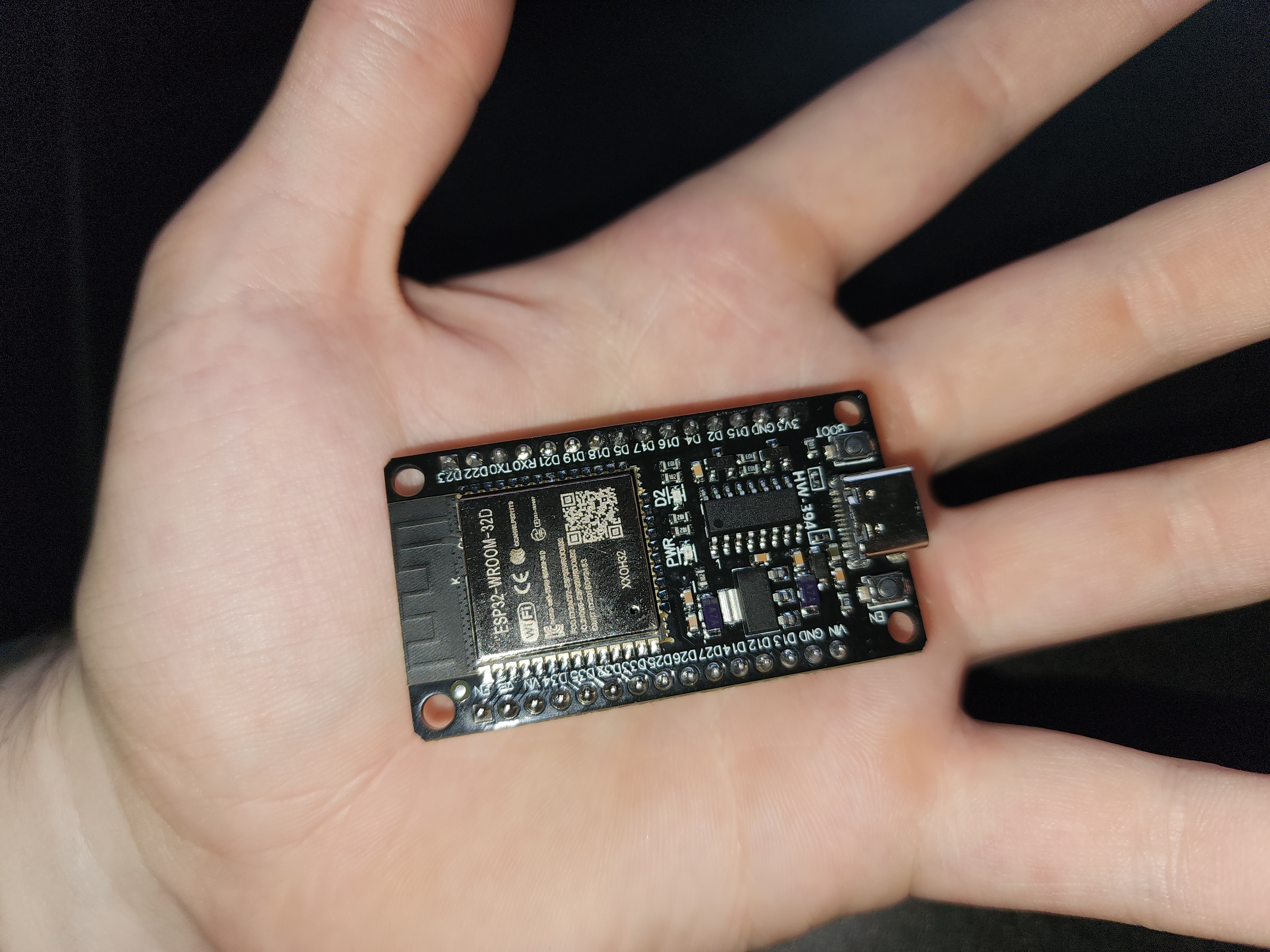

Un ESP32 és un SoC petit i barat amb capacitats natives de WiFi i Bluetooth (amb LE). Tenen tots els sabors i mides, però normalment semblen una cosa així (a la meva mà per a referència de mida):

1

Aquesta versió específica que tinc és una imitació xinesa de this model que vaig trobar a aliexpress. Vaig comprar un paquet de 10 per uns 70 USD. Utilitza el xip ESP32-WROOM-32D i té un connector USB-C, així com un LED integrat fixat a GPIO-2 (etiquetat D2 a la placa). Això és molt útil per fer proves.

De totes maneres, quan escriu codi per a l'ESP32, hi ha 4 camins diferents que pots triar per baixar.

  1. Escriu codi C amb esp-idf
  2. Escriu codi micropython
  3. Escriu el codi C++ amb C externs i devolucions de trucada (també amb esp-idf)
  4. Escriu codi Arduino

L'objectiu d'aquest article és analitzar els punts forts i febles de cada mètode per decidir quin és el millor per a tu.

Estàndard C

Escriure en C és una gran opció per al desenvolupament de microprogramari en aquest xip. L'SDK, esp-idf, està ben documentat i robust. Escriure en C, però, significa gestió manual de la memòria, codi difícil de llegir i un paradigma de programació no objectiu. El que obteniu fer amb C és codi eficient i accés directe al maquinari. Aquí teniu un exemple senzill de parpelleig de tipus Hello-world utilitzant codi C:

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/gpio.h"
#include "esp_log.h"
#include "led_strip.h"
#include "sdkconfig.h"

static const char *TAG = "example";
#define BLINK_GPIO 2
static uint8_t s_led_state = 0;

static void blink_led(void) {
    gpio_set_level(BLINK_GPIO, s_led_state);
}

static void configure_led(void) {
    ESP_LOGI(TAG, "Example configured to blink GPIO LED!");
    gpio_reset_pin(BLINK_GPIO);
    gpio_set_direction(BLINK_GPIO, GPIO_MODE_OUTPUT);
}

void app_main(void) {
    configure_led();
    while (1) {
        ESP_LOGI(TAG, "Turning the LED %s!", s_led_state == true ? "ON" : "OFF");
        blink_led();
        s_led_state = !s_led_state;
        vTaskDelay(CONFIG_BLINK_PERIOD / portTICK_PERIOD_MS);
    }

}

Micropython

Micropython és un port de CPython destinat a executar-se en SoC com ESP32. Penseu-hi com un subconjunt de Python 3 tradicional. Perquè això funcioni, haureu de flashejar un microprogramari Micropython proporcionat al xip, que us proporciona una REPL interactiva mitjançant una connexió UART. També és possible utilitzar una eina anomenada adafruit-ampy per copiar fitxers al sistema de fitxers perquè s'executin a l'arrencada del xip en lloc de generar simplement un REPL, però podeu fer la vostra pròpia investigació si ho voleu.

Tinc sentiments contradictoris a Micropython. D'una banda, és amb diferència (per a mi) la manera més senzilla de programar un ESP32 per fer tasques senzilles com fer peticions http. No obstant això, té un accés limitat al maquinari, depèn molt de paquets preconstruïts i, perquè necessita un intèrpret (el microprogramari Micropython), també és molt limitat en la mida dels programes i la memòria que té disponible.

Aquí teniu el mateix exemple de parpelleig, escrit en Micropython:

import machine
import time
led = machine.Pin(2, machine.Pin.OUT)
while True:
led.value(1)
time.sleep(1)
led.value(0)
time.sleep(1)

Com podeu veure, és increïblement senzill de llegir i entendre, cosa que el fa molt atractiu per als nous usuaris.

C++

Això és estrany. Com que C++ és un superconjunt de C per disseny, és possible escriure codi a C++ i fer-lo servir esp-idf de la mateixa manera que ho fa el C normal. Malauradament, hi ha algunes coses que cal tenir en compte.

  • La gestió dinàmica de la memòria C++ pot ser un inconvenient a causa dels recursos limitats a bord
  • Haureu d'utilitzar declaracions externes per integrar-vos amb esp-idf
  • Les coses es tornen complicades quan es barregen les dues llengües

Aquí teniu el mateix exemple de parpelleig, escrit a C++:

#ifdef __cplusplus
extern "C" {
#endif
#include <esp_log.h>
#include <string>

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/gpio.h"
#include "sdkconfig.h"
#ifdef __cplusplus
}
#endif
static char tag[] = "cpp_helloworld";

extern "C"
{
	void app_main(void);
}

class Blink
{
  public:
	Blink(gpio_num_t blinkPin)
	{
		this->blinkPin = blinkPin;
		gpio_pad_select_gpio(blinkPin);
		gpio_set_direction(blinkPin, GPIO_MODE_OUTPUT);
	}

	void blinkTimes(int x)
	{
		ESP_LOGD(tag, "Blink Times %d", x);

		int delayMs = 50;
		int level = gpio_get_level(blinkPin);
		gpio_set_level(blinkPin, 0);
		vTaskDelay(1000 / delayMs);
		for (int i = 0; i < x; i++)
		{
			gpio_set_level(blinkPin, 1);
			vTaskDelay(1000 / delayMs);
			gpio_set_level(blinkPin, 0);
			vTaskDelay(1000 / delayMs);
		}
		gpio_set_level(blinkPin, level);
	}

  private:
	gpio_num_t blinkPin = GPIO_NUM_2;
};

void app_main(void)
{
	vTaskDelay(1);
	Blink blink(GPIO_NUM_2);
	blink.blinkTimes(5);
}

Arduino

Arduino és estrany i encara no ho entenc del tot. Arduino com a llenguatge és un embolcall i una capa d'abstracció posada sobre C. La gran part d'arduino són les seves biblioteques i suport extensos, a més de ser extremadament senzill. El nucli arduino proporciona gairebé totes les capacitats de esp-idf, amb la sintaxi agradable i fàcil de llegir d'arduino. Els inconvenients d'això són força abstractes i una mica polèmics. L'argument principal que he vist en contra de l'ús d'arduino per escriure codi ESP32 és que pot arribar a ser una càrrega quan s'escriu un codi extens, normalment girant al voltant d'un argument contra les funcions setup() i loop().

Aquí teniu el mateix exemple, però en arduino:

const int ledPin = 2;

void setup() {
  pinMode (ledPin, OUTPUT);
}

void loop() {
  digitalWrite (ledPin, HIGH);
  delay(1000);
  digitalWrite (ledPin, LOW);
  delay(1000);
}

TL;DR

  • Escriure en C és la manera viril i fresc de fer les coses", però és un dolor al cul.
  • Escriure en C++ és el mateix que C, però per a persones que són "massa genials per a C normal".
  • Escriure en micropython és ideal per a projectes petit i senzill, com ara fer una sol·licitud HTTP ràpida.
  • Escriure en Arduino és principalment el mateix que C, però sense els aspectes viril i fresc, i és immensament més fàcil d'utilitzar i té una comunitat més gran.
